电刺激器| DG2A

DG2A触发器

电刺激器触发脉冲序列生成

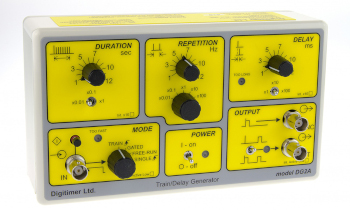

DG2A 为小型独立供电设备，内置电池，可产生重复刺激所需的触发脉冲。设备配备延迟调节控件，能够输出第二路延迟脉冲，用于测定神经或轴突的诱发电位（ERP）。

设备支持多种工作模式，可输出单个脉冲（单次模式）、连续脉冲（自由运行模式、门控模式）或脉冲簇（序列模式）；脉冲簇 / 脉冲序列时长、脉冲频率均可通过前面板旋钮设置。除自由运行模式外，其余所有模式均可通过前面板按键、兼容 TTL 的触发 / 门控脉冲，或适配脚踏开关启动输出。

本设备的序列时长调节范围覆盖3个数量级，序列内脉冲重复频率（脉冲频次）调节范围覆盖5个数量级，延迟脉冲调节范围覆盖3个数量级。配有两路BNC输出接口：①同步输出（SYNC）：输出脉冲，用于触发记录设备或同步其他仪器；②信号输出（OUT）：可输出延迟脉冲，也可通过拨动开关切换，输出 “延迟脉冲+非延迟脉冲” 脉冲对（适用于诱发电位相关实验）。

该仪器非常适合搭配本公司 DS2A 隔离恒压刺激器、DS3 隔离恒流刺激器和DS7A刺激器使用

工作模式：

控制器件：四档位旋转开关；

SINGLE（单次模式）：输入信号触发输出单个脉冲；
FREE-RUN（自由运行模式）：按照重复参数设置持续输出脉冲；
GATED（门控模式）：输入信号使能设备，按照重复参数设置输出脉冲；
TRAIN（序列模式）：输入信号触发设备，依据重复参数输出脉冲，输出时长由时长控件设定；

输入部分：

接口：BNC 插座；

电平：TTL 高电平（＞1.5 V），TTL 低电平（＜0.8 V）；

极性：默认高电平有效（门控 / 序列模式）、上升沿触发（单次模式）；可通过内部跳线修改为低电平有效、下降沿触发；

内部跳线：启用 “低电平有效”，适配激活阶段为低电平的输入信号。前面板设有方框标记位，启用后可用防水笔标注；

低电平有效模式下，可外接触点开关控制；

前面板按键：功能等同于有效输入触发信号；

指示灯：红色 “TOO FAST（触发过快）”LED；设备忙时若收到触发信号，该灯闪烁；

DURATION（序列时长）

总调节范围：10 ms ~ 12 s，分为三组重叠量程；

调节旋钮：单圈调节，面板刻度 1–12 s，带有整数中间刻度；

精度：刻度 “1” 和 “12” 处 ±1%，中间刻度 ±5%；

倍率：×0.01、×0.1、×1；

内部跳线：可启用 “×10” 倍率，总范围扩展至 100 ms ~ 120 s。前面板预留方框，启用后可用防水笔标注；

REPETITION（重复 / 频率）

总调节范围：0.01 ~ 1200 Hz，分为五组重叠量程；

调节旋钮：单圈调节，面板刻度 1–12 Hz，带有整数中间刻度；

精度：刻度 “1” 和 “12” 处 ±1%，中间刻度 ±5%；

倍率：×0.01、×0.1、×1、×10、×100；

DELAY（延迟）

总调节范围：1 ms ~ 1200 ms，分为三组重叠量程；

调节旋钮：单圈调节，面板刻度 1–12 ms，带有整数中间刻度；

精度：刻度 “1” 和 “12” 处 ±1%，中间刻度 ±5%；

倍率：×1、×10、×100；

内部跳线：可启用 “×10” 倍率，总范围扩展至 10 ms ~ 12 s。前面板预留方框，启用后可用防水笔标注；

指示灯：红色 “TOO LONG（延迟超限）”LED；当设置延迟超出单脉冲可实现范围时，该灯闪烁；

输出 — SYNC（同步输出）

接口：BNC 插座；

信号：正向脉冲，脉宽 200 µs，兼容 TTL 电平（幅值 5 V）；

输出 — OUT（信号输出）；

接口：BNC 插座；

信号：正向脉冲，脉宽 200 µs，兼容 TTL 电平（幅值 5 V）；

切换控件：可选择仅输出延迟脉冲（上档位），或同时输出同步脉冲与延迟脉冲；

指示灯：琥珀色 LED，每输出一路 OUT 脉冲闪烁一次；

内部跳线：启用 “低电平有效”，输出信号激活阶段为低电平。前面板预留方框，启用后可用防水笔标注；

电源

开关：拨动式电源开关，下拨为关闭；

功耗：＜2 mA；

内置电池：PP3 型（IEC-6LR61），推荐碱性电池；

电池续航：使用永备 6LF22 或金霸王 MN1604 电池，约 250 小时；

外形尺寸

规格：188 × 110 × 60 mm（宽 × 高 × 深）；

重量：装入电池后 490 g；
